[供應]Q41F不銹鋼法蘭球閥球閥廠家球閥價格結構圖原理圖
- 產品產地：浙江溫州永嘉
- 產品品牌：鼎建
- 包裝規格：Q41F
- 產品數量：500
- 計量單位：臺
- 產品單價：230
- 更新日期：2017-09-22 11:40:43
- 有效期至：2018-09-22
-
-
- 收藏此信息

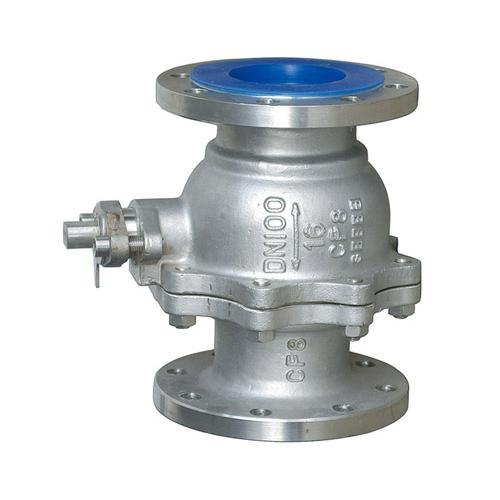

Q41F不銹鋼法蘭球閥球閥廠家球閥價格結構圖原理圖
詳細信息
不銹鋼法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
本類閥應安裝在管道的水平方向。
Q41F不銹鋼法蘭球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封性可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
2優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?
說明書
1、范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
3、使用限制
溫度和壓力限制
1，銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
2，使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。
3，閥的公稱壓力等級(PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40Bar(4.0MPa)）。
4，電動或氣動執行機構的注意事項參見其相應的說明書。
安裝說明
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意:●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力并使閥門處于打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
主要連接尺寸
PN1.6MPa不銹鋼法蘭球閥主要連接尺寸及重量
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160
PN2.5MPa不銹鋼法蘭球閥主要連接尺寸及重量
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
